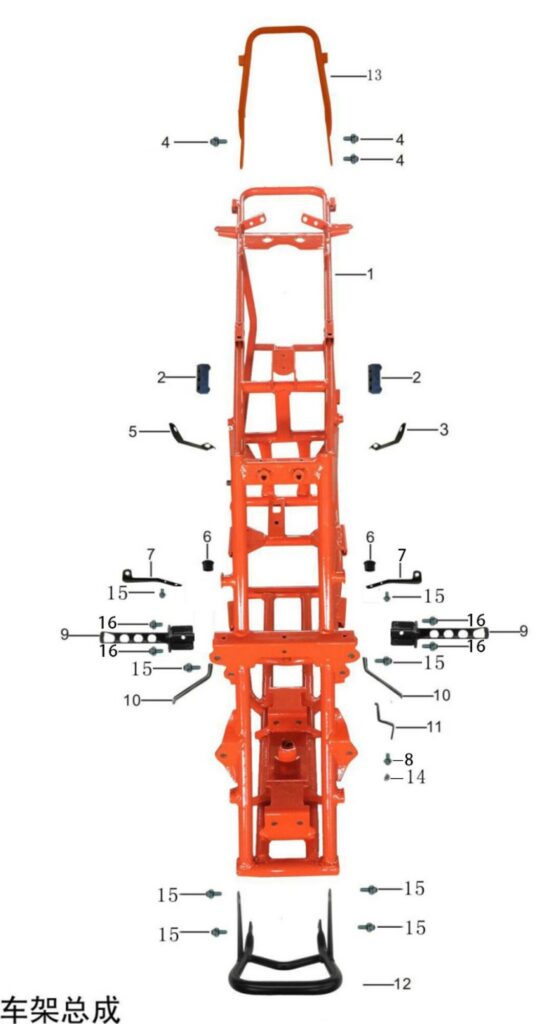

Montáž rámu
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | frame 561000-0042-01 | 0 | |||
| 1 | frame/arange 561000-0083-01 | Skladem | 8 734,60 Kč | ||
| 2 | gumový blok 908007-0020 | Skladem | 45,31 Kč | ||
| 3 | levá montážní deska 568000-0077 | Skladem | 26,66 Kč | ||
| 4 | FLANGE BOLT 903019-0012-03 | 0 | |||
| 4 | přírubový šroub M8*16 903019-0012-02 | Skladem | 8,34 Kč | ||
| 5 | pravá montážní deska 568000-0078 | Skladem | 26,66 Kč | ||
| 6 | zástrčka 908007-0015 | Skladem | 6,86 Kč | ||
| 7 | montážní držák (vpravo) 568000-0076 | Skladem | 53,32 Kč | ||
| 8 | Bolt 903018-0004-02 | 0 | |||
| 8 | Flange Bolt-M6*16 903018-0004-03 | Skladem | 2,90 Kč | ||
| 9 | steel pedal 567000-0017 | Skladem | 423,98 Kč | ||
| 10 | montážní deska 568000-0019 | Skladem | 54,84 Kč | ||
| 11 | deska 568000-0018 | Skladem | 30,08 Kč | ||
| 12 | nárazníková sestava 704000-0007-01 | Skladem | 439,87 Kč | ||
| 13 | pomocný rám sestava 562000-0001-02 | Skladem | 538,16 Kč | ||
| 14 | FLANGE LOCK NUT 903007-0002-03 | 0 | |||
| 14 | Matka 903007-0002-02 | Skladem | 2,90 Kč | ||
| 15 | FLANGE BOLT 903019-0011-03 | Skladem | |||
| 15 | příruba 903019-0011-02 | Skladem | 8,37 Kč | ||
| 16 | flange bolt-M6*16 903018-0029-02 | 0 | |||
| 16 | Šroub 903018-0029 | Skladem | 10,15 Kč | ||
