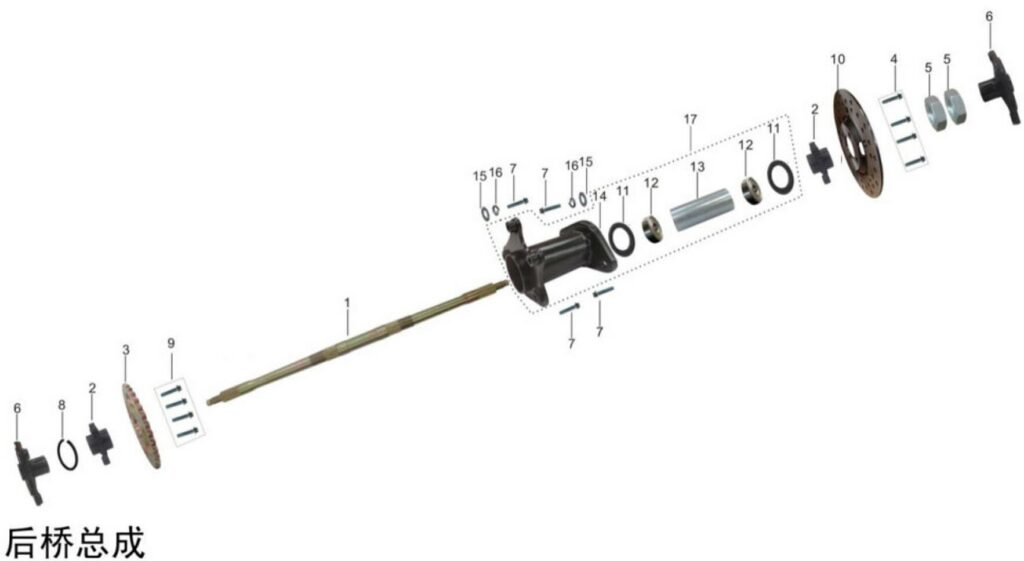

Sestava zadní nápravy
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | Rear Wheel Axle 505001-0015-02 | Skladem | 2 405,71 Kč | ||
| 2 | Unašeč rozety 205003-0005 | Skladem | 364,15 Kč | ||
| 3 | Zadní rozeta 205001-0024 | Skladem | 663,01 Kč | ||
| 4 | FLANGE BOLT 903019-0012-03 | 0 | |||
| 4 | přírubový šroub M8*16 903019-0012-02 | Skladem | 8,34 Kč | ||
| 5 | matice M33*1,5 903008-0017 | Skladem | 96,04 Kč | ||
| 6 | černý zadní náboj 402003-0020 | Skladem | 665,27 Kč | ||
| 7 | FLANGE BOLT 903019-0025-02 | Skladem | |||
| 7 | šroub příruby M12*30*1,25 S15 903019-0025 | Skladem | 39,80 Kč | ||
| 8 | ocelový přepážkový kroužek 903004-0002 | Skladem | 13,72 Kč | ||
| 9 | FLANGE BOLT 903019-0013-03 | 0 | |||
| 9 | přírubový šroub, M8*20 903019-0013-02 | Skladem | 9,61 Kč | ||
| 10 | kotouč zadní brzdy 405001-0019 | Skladem | 550,16 Kč | ||
| 11 | těsnění 908001-0011 | Skladem | 29,32 Kč | ||
| 12 | Ložisko 907001-0011 | Skladem | 483,12 Kč | ||
| 13 | vnitřní držák 901003-0011 | Skladem | 171,37 Kč | ||
| 14 | zadní základna 564000-0015-01 | Skladem | 1 335,17 Kč | ||
| 15 | flat washer Φ12*24*2 903002-0010-03 | 0 | |||
| 15 | podložka 903002-0010 | Skladem | 2,36 Kč | ||
| 16 | pružinová podložka 903001-0006 | Skladem | 2,66 Kč | ||
| 16 | SPRING WASHER 903001-0006-02 | 0 | |||
| 17 | rear axle kit C90004-0052 | 0 | |||
