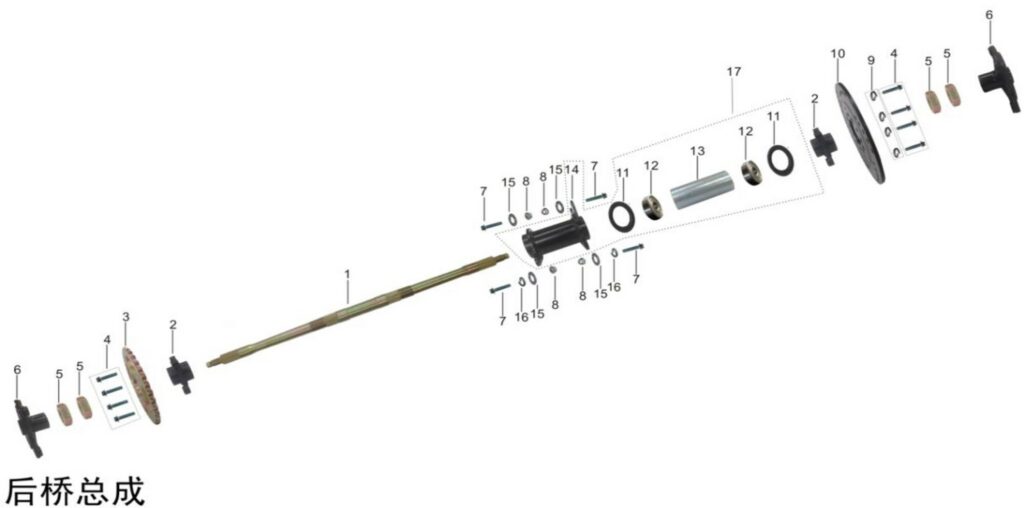

Sestava zadní nápravy
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | zadní kolo 505001-0011 | Skladem | 2 114,93 Kč | ||
| 2 | sedlo řetězové kladky 205003-0004 | Skladem | 303,48 Kč | ||
| 3 | zadní ozubené kolo 205001-0004 | Skladem | 308,48 Kč | ||
| 4 | přírubový šroub M8*16 903019-0012-02 | Skladem | 8,34 Kč | ||
| 5 | matice M27*1,5*H10 903008-0016 | Skladem | 86,21 Kč | ||
| 6 | zadní náboj 402003-0021 | Skladem | 665,27 Kč | ||
| 7 | šroub příruby M12*30*1,25 S15 903019-0025 | Skladem | 39,80 Kč | ||
| 8 | matice 903007-0008 | Skladem | 9,98 Kč | ||
| 9 | Podložka 903001-0003 | Skladem | 1,16 Kč | ||
| 10 | Zadní brzdový kotouč 405001-0012 | Skladem | 358,34 Kč | ||
| 11 | Těsnění 908001-0010 | Skladem | 25,52 Kč | ||
| 12 | ložisko 907001-0010 | Skladem | 212,08 Kč | ||
| 13 | vnitřní vložková trubka 901003-0009 | Skladem | 91,40 Kč | ||
| 14 | zadní držák 564000-0002 | Skladem | 814,40 Kč | ||
| 15 | podložka 903002-0010 | Skladem | 2,36 Kč | ||
| 16 | pružinová podložka 903001-0006 | Skladem | 2,66 Kč | ||
