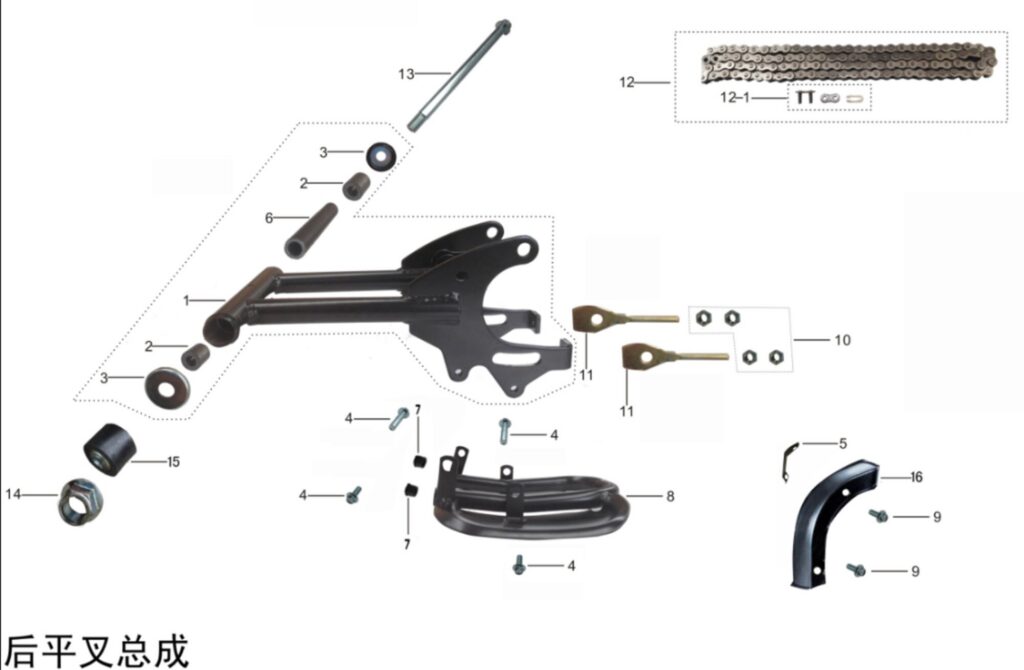

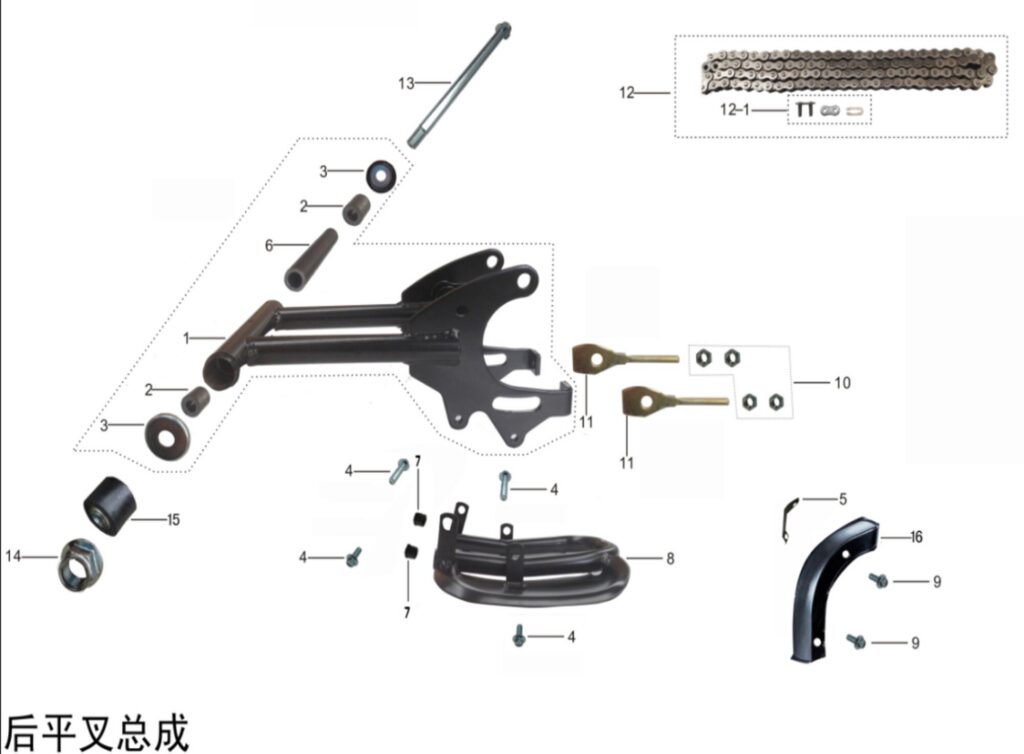

Sestava zadní ploché vidlice
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | fork 563000-0014-01 | Skladem | 1 366,33 Kč | ||
| 2 | rozpěrka otočného ramene 902001-0053 | Skladem | 76,17 Kč | ||
| 3 | Těsnící podložka 908007-0007 | Skladem | 38,33 Kč | ||
| 4 | šroub M8*16 903015-0005 | Skladem | 5,32 Kč | ||
| 5 | montážní deska pro kryt řetězu 568000-0010 | Skladem | 38,84 Kč | ||
| 6 | vnitřní trubice 901003-0007 | Skladem | 111,21 Kč | ||
| 7 | zástrčka 908004-0002 | Skladem | 2,66 Kč | ||
| 8 | řetězová podpěra 568000-0004 | Skladem | 299,91 Kč | ||
| 9 | přírubový šroub M6*12 903018-0003-02 | Skladem | 3,47 Kč | ||
| 10 | přírubová matice 903005-0007-02 | Skladem | 2,54 Kč | ||
| 11 | Napínák řetězu 203003-0004 | Skladem | 108,82 Kč | ||
| 12 | Řetěz KAYO 110 203000-0086 | Skladem | 388,33 Kč | ||
| 12*1 | Spojka řetezu 203001-0002 | Skladem | 36,28 Kč | ||
| 13 | příruba 901001-0022 | Skladem | 105,19 Kč | ||
| 14 | matice 903007-0008 | Skladem | 9,98 Kč | ||
| 15 | Rolna řetězu 203004-0024 | Skladem | 43,52 Kč | ||
| 16 | Kryt rozety 203004-0027 | Skladem | 101,56 Kč | ||
