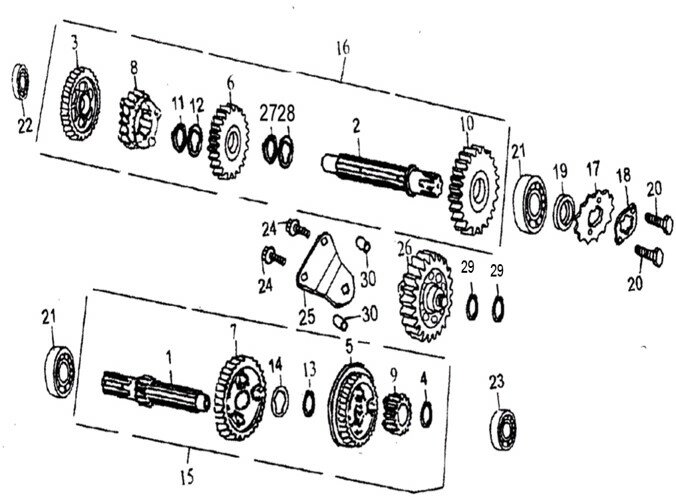

Hřídel
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | Main Shaft 101019-0479 | 1 | |||
| 2 | Countershaft 101019-0480 | 1 | |||
| 3 | 1st Gear,Countershaft 101019-0481 | 1 | |||
| 4 | Retainer,Gear 101019-0482 | 1 | |||
| 5 | 2nd Gear,Main Shaft 101019-0483 | 1 | |||
| 6 | Kolečko převodu 101019-0484 | 1 | |||
| 7 | 3rd Gear,Main Shaft 101019-0485 | 1 | |||
| 8 | 3rd Gear,Countershaft 101019-0486 | 1 | |||
| 9 | Drive Reverse Gear 101019-0487 | 1 | |||
| 10 | Driven Reverse Gear 101019-0488 | 1 | |||
| 11 | Snap Ring 101019-0489 | 1 | |||
| 12 | Spline Washer 101019-0490 | 1 | |||
| 13 | Spline Washer 101019-0491 | 1 | |||
| 14 | Snap Ring 101019-0492 | 1 | |||
| 15 | Mainshaft 101019-0493 | Skladem | 679,54 Kč | ||
| 16 | Hřídel převodu komplet 101019-0494 | Skladem | 1 017,63 Kč | ||
| 17 | Drive sprocket 101019-0495 | Skladem | 172,79 Kč | ||
| 18 | Fixing Plate,Sprocket 101019-0496 | 2 | |||
| 19 | Oil seal,Countershaft 101019-0497 | 2 | |||
| 20 | Bolt M6×8 101019-0498 | 2 | |||
| 21 | Bearing 6203 101019-0499 | 2 | |||
| 22 | Bearing 6201 101019-0500 | 1 | |||
| 23 | Bearing 6001 101019-0501 | 2 | |||
| 24 | Bolt M6×20 101019-0502 | 1 | |||
| 25 | Supporting Plate,Reverse Shaft 101019-0503 | 1 | |||
| 26 | Reverse Shaft Set 101019-0504 | 2 | |||
| 27 | Spline Washer 101019-0505 | 1 | |||
| 28 | Snap Ring 101019-0506 | 1 | |||
| 29 | Spline Washer 101019-0507 | 2 | |||
| 30 | Dowel,Supporting Plate 101019-0508 | 1 | |||
