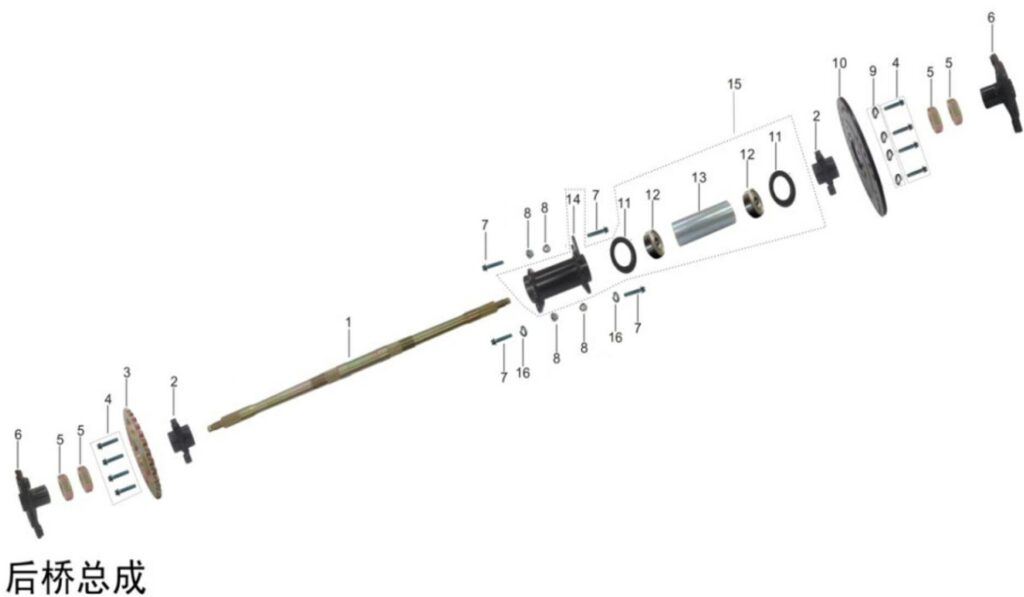

Sestava zadní nápravy
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | zadní kolo 505001-0011 | Skladem | 2 114,93 Kč | ||
| 2 | sedlo řetězové kladky 205003-0004 | Skladem | 303,48 Kč | ||
| 3 | zadní ozubené kolo 205001-0004 | Skladem | 308,48 Kč | ||
| 4 | FLANGE BOLT 903019-0012-03 | 8 | |||
| 5 | matice M27*1,5*H10 903008-0016 | Skladem | 86,21 Kč | ||
| 6 | zadní náboj 402003-0021 | Skladem | 665,27 Kč | ||
| 7 | FLANGE BOLT 903019-0025-02 | Skladem | 57,69 Kč | ||
| 8 | FLANGE LOCK NUT 903007-0008-02 | Skladem | |||
| 9 | Spring Washer-Φ8*13*2 903001-0003-02 | Skladem | 1,45 Kč | ||
| 10 | Zadní brzdový kotouč 405001-0012 | Skladem | 358,34 Kč | ||
| 11 | Těsnění 908001-0010 | Skladem | 25,52 Kč | ||
| 12 | ložisko 907001-0010 | Skladem | 212,08 Kč | ||
| 13 | vnitřní vložková trubka 901003-0009 | Skladem | 91,40 Kč | ||
| 14 | zadní držák 564000-0002 | Skladem | 814,40 Kč | ||
| 15 | REAR AXLE ASSEY C90004-0025 | 1 | |||
| 16 | SPRING WASHER 903001-0006-02 | 2 | |||
