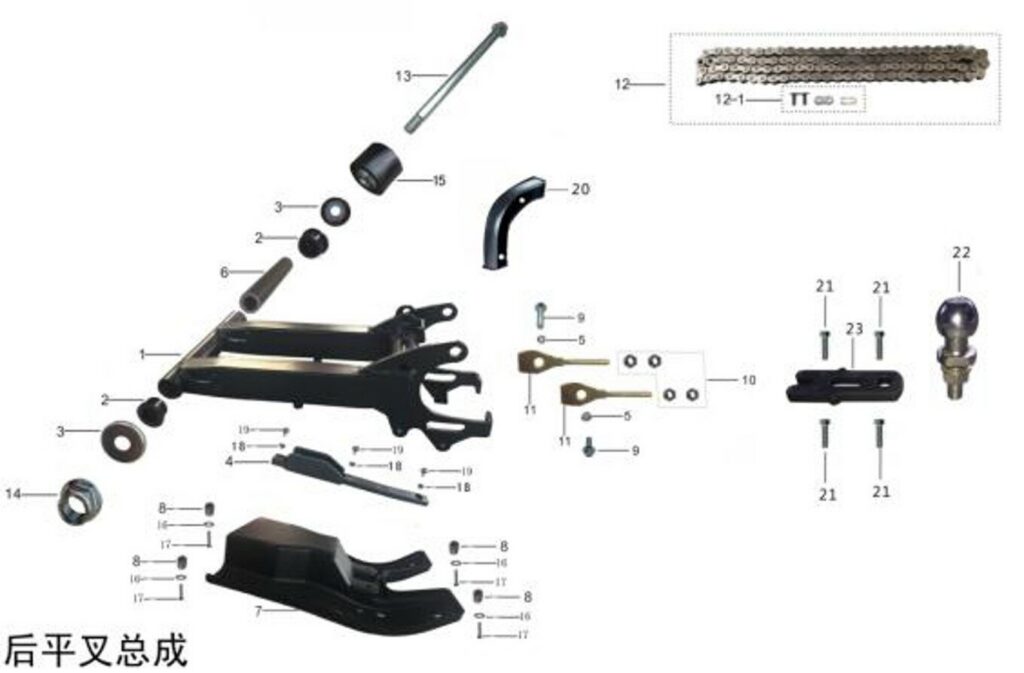

Sestava zadní ploché vidlice
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | Zadní kyvná vidlice 563000-0009-01 | Skladem | 1 423,23 Kč | ||
| 2 | Pozdro zadní kyvky 902002-0028 | Skladem | 43,52 Kč | ||
| 3 | prachové těsnění 908007-0002 | Skladem | 71,97 Kč | ||
| 4 | Vodítko řetězu 203004-0028 | Skladem | 601,13 Kč | ||
| 5 | Matka. 903007-0004-02 | Skladem | 4,07 Kč | ||
| 6 | Rozpěrka zadní kyvky 902002-0027 | Skladem | 116,06 Kč | ||
| 7 | Dolní kryt kyvky 803006-0010 | Skladem | 1 196,91 Kč | ||
| 8 | Engine upper mounting bush 902001-0017 | 4 | |||
| 9 | příruba 903019-0011-02 | Skladem | 8,37 Kč | ||
| 10 | přírubová matice 903005-0007-02 | Skladem | 2,54 Kč | ||
| 11 | Napínák řetězu 203003-0004 | Skladem | 108,82 Kč | ||
| 12 | Řetěz 203000-0074 | Skladem | 374,30 Kč | ||
| 12-1 | Sponka řetězu 203001-0007 | Skladem | 33,37 Kč | ||
| 13 | Šroub kyvky 901001-0025 | Skladem | 233,05 Kč | ||
| 14 | přírubová pojistná matice 903007-0009 | Skladem | 16,99 Kč | ||
| 15 | Objímka 203004-0025 | Skladem | 42,65 Kč | ||
| 16 | podložka 903002-0002-02 | Skladem | 1,15 Kč | ||
| 17 | Screw 903013-0015 | 4 | |||
| 18 | matice M6 903006-0002-02 | Skladem | 3,05 Kč | ||
| 19 | Šroub 903012-0007-02 | Skladem | 4,36 Kč | ||
| 20 | Kryt rozety 203004-0027 | Skladem | 101,56 Kč | ||
| 21 | Screw 903013-0036 | 4 | |||
| 22 | Tažná koule 603003-0008 | Skladem | 1 031,51 Kč | ||
| 23 | Držák tažné koule 568000-0061 | Skladem | 541,15 Kč | ||
