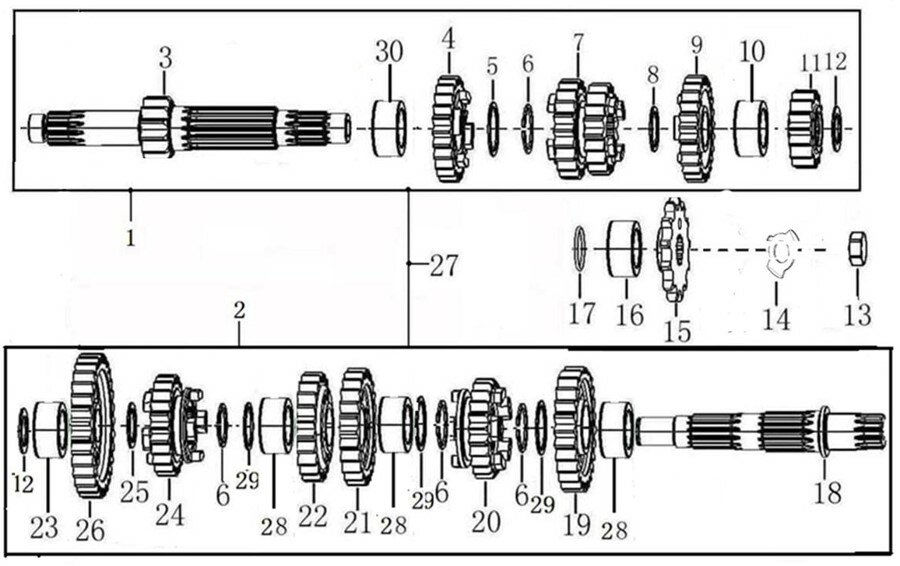

Hlavní hřídel a předlohový hřídel převodovky
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | Převod hlavního hřídele 100134172 | 0 | |||
| 2 | Převodovka hnacího hřídele 100134173 | 0 | |||
| 3 | Hlavní hřídel převodovky 100051560 | 0 | |||
| 4 | Gear M-5 100134217 | 0 | |||
| 5 | Podložka, φ25,2 × 1 × φ33 100134218 | 0 | |||
| 6 | Pojistný kroužek 100103659 | 0 | |||
| 7 | Gear M-3、4 100134174 | 0 | |||
| 8 | Podložka, φ20,2 × 1 × φ28 100106471 | 0 | |||
| 9 | Gear M-6 100103639 | 0 | |||
| 10 | Needle BeaRing, (K20 × 24 × 10) 100101013 | 0 | |||
| 11 | Gear M-2 100103640 | 0 | |||
| 12 | Podložka, φ17,1 × 1 × φ26 100106444 | 0 | |||
| 13 | Matice 100058085 | 0 | |||
| 14 | Zastavte podložku 100058086 | 0 | |||
| 15 | Pohon pastorkem 100103838 | 0 | |||
| 16 | Keř 100103516 | 0 | |||
| 17 | O-kroužek, φ21 × 2 100107711 | 0 | |||
| 18 | Hřídel počítadla převodovky 100058084 | 0 | |||
| 19 | Gear C-2 100134166 | 0 | |||
| 20 | Gear C-6 100134170 | 0 | |||
| 21 | Gear C-3 100134167 | 0 | |||
| 22 | Gear C-4 100134168 | 0 | |||
| 23 | Metal Bush 100105804 | 0 | |||
| 24 | Gear C-5 100134169 | 0 | |||
| 25 | Podložka, φ19 × 1 × φ26 100106459 | 0 | |||
| 26 | Gear C-1 100134165 | 0 | |||
| 27 | Hlavní převodovka, předlohový hřídel 100134171 | 0 | |||
| 28 | Needle BeaRing, (Ks22 × 26 × 10Tn) 100101135 | 0 | |||
| 29 | Podložka 100103652 | 0 | |||
| 30 | Needle BeaRing, (K25 × 29 × 10) 100099388 | 0 | |||
