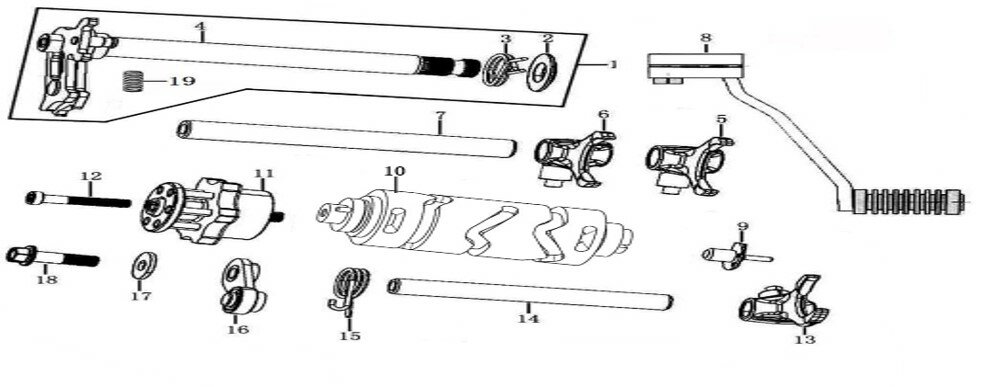

Mechanismus řazení
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | Kompaktní řadicí páka 100103964 | 0 | |||
| 2 | Pouzdro nápravy 100104001 | 0 | |||
| 3 | Vraťte jaro 100103973 | 0 | |||
| 4 | Comphaft Shaft Comp 100203923 | 0 | |||
| 5 | Předlohový hřídel vpravo 100203727 | 0 | |||
| 6 | Přední hřídel levé vidlice 100203739 | 0 | |||
| 7 | Vodicí kolík, Střed vidlice voliče 100103927 | 0 | |||
| 8 | Hřídel řadicí páky 100203972 | 0 | |||
| 9 | Kontaktujte Cearindication 100104487 | 0 | |||
| 10 | Kompaktní bubnová převodovka 100103936 | 0 | |||
| 11 | Zarážka 100103945 | 0 | |||
| 12 | Šroub, M6 × 35 100010841-0001 | 0 | |||
| 13 | Hlavní hřídel se středovou vidlicí 100203754 | 0 | |||
| 14 | Vidlice řadicí páky hřídele 100103921 | 0 | |||
| 15 | SpRing, vodicí destička 100103988 | 0 | |||
| 16 | Vyhledání destičky 100104010 | 0 | |||
| 17 | Podložka, φ6,5 × 1,5 × φ18 100106379 | 0 | |||
| 18 | Šroub, M6 × 20 100055588-0006 | 0 | |||
| 19 | SpRing, deska řadicí páky 100103979 | 0 | |||
