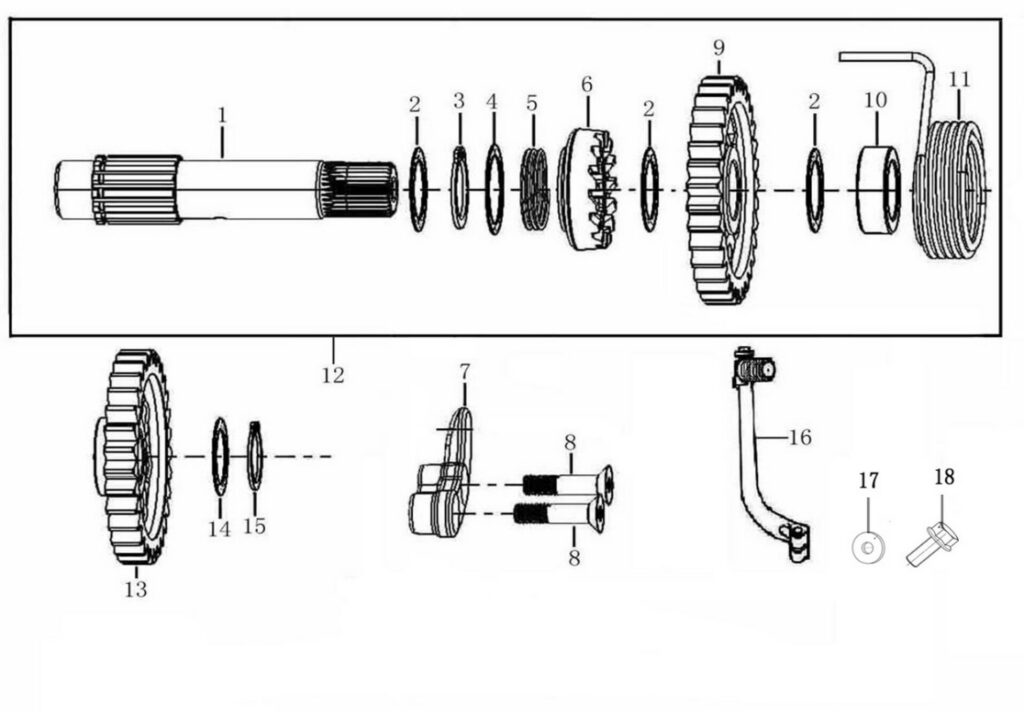

Sestava hřídele startovací páky
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | Otočný startovací hřídel 100105757 | 0 | |||
| 2 | Podložka, φ18,5 × 0,5 × φ26 100106458 | 0 | |||
| 3 | Pojistný kroužek, 21 100011103 | 0 | |||
| 4 | Podložka, φ21,7 × 0,5 × φ29,5 100106480 | 0 | |||
| 5 | SpRing, rozjezdové ráčnové kolo 100105789 | 0 | |||
| 6 | Počínaje ráčnou 100105785 | 0 | |||
| 7 | Vodicí deska 100105792 | 0 | |||
| 8 | Šroub, M6 × 25 100031831-0002 | 0 | |||
| 9 | Startér Gear Kick 100105779 | 0 | |||
| 10 | Seat SpRing, rozjezdový hřídel 100105741 | 0 | |||
| 11 | Vraťte SpRing, Kick Starting Shaft 100105749 | 0 | |||
| 12 | Sestava spouštěcího hřídele 100201883 | 0 | |||
| 13 | Ozubené kolo 100103784 | 0 | |||
| 14 | Podložka, φ17,1 × 0,5 × φ26 100106516 | 0 | |||
| 15 | Pojistný kroužek, 17 100011099 | 0 | |||
| 16 | Start-Up Bar Comp 100303463 | 0 | |||
| 17 | Podložka, φ8,5 × 3 × φ23 100106607 | 0 | |||
| 18 | Šroub, M8 × 20 100011313-0004 | 0 | |||
