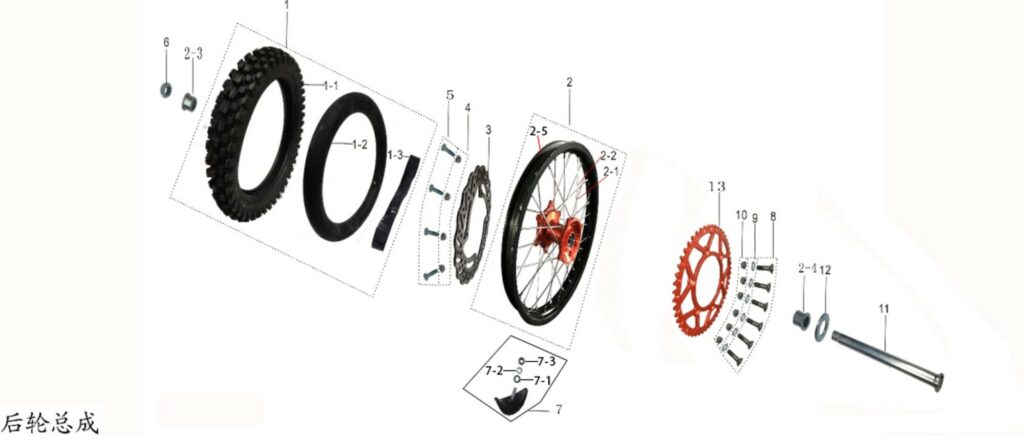

Sestava zadního kola
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1-2 | inner tyre 402007-0010 | 1 | |||
| 1-2 | inner tyre 402007-0015 | 1 | |||
| 1-3 | lining belt 401008-0009 | 1 | |||
| 1-1 | outer tyre 402006-0027 | 1 | |||
| 1 | rear tyre assy. 402005-0013 | 1 | |||
| 1 | Zadní pneumatika Kenda 100/90-19 57M 402005-0014 | Skladem | 4 766,84 Kč | ||
| 2-5 | aluminium rim 402001-0021 | 1 | |||
| 2-4 | rear left wheel bush 902002-0052 | 1 | |||
| 2-3 | rear right wheel bush 902002-0053 | 1 | |||
| 2 | rear rim 402000-0093 | 1 | |||
| 2-1 | spoke assy. 402004-0026 | 16 | |||
| 2-2 | spoke assy. 402004-0027 | 16 | |||
| 2 | zadní ráfek 402000-0053 | Skladem | 17 590,25 Kč | ||
| 3 | zadní brzdový kotouč 405001-0006 | Skladem | 990,17 Kč | ||
| 4 | matice 903007-0003 | Skladem | 10,73 Kč | ||
| 5 | šroub 903019-0004 | Skladem | 8,16 Kč | ||
| 6 | matice 903008-0008 | Skladem | 22,02 Kč | ||
| 7-3 | matice 903005-0007 | Skladem | 5,90 Kč | ||
| 7-1 | podložka 903002-0004 | Skladem | 1,03 Kč | ||
| 7-2 | pružná podložka 903001-0004 | Skladem | 0,80 Kč | ||
| 7 | zámek ráfku 401010-0005 | Skladem | 290,01 Kč | ||
| 8 | šroub 903014-0003 | Skladem | 27,42 Kč | ||
| 9 | flat washer-Φ8*16*1.5 903002-0003-02 | 6 | |||
| 9 | podložka 903002-0003 | Skladem | 1,03 Kč | ||
| 10 | lock nut-M22*1.5 903008-0007-02 | 6 | |||
| 10 | matice 903008-0007 | Skladem | 5,57 Kč | ||
| 11 | axle 901003-0016 | 1 | |||
| 12 | velká podložka 601005-0012 | Skladem | 4,80 Kč | ||
| 14 | Rozeta 520/51 205002-0006 | Skladem | 1 590,00 Kč | ||
