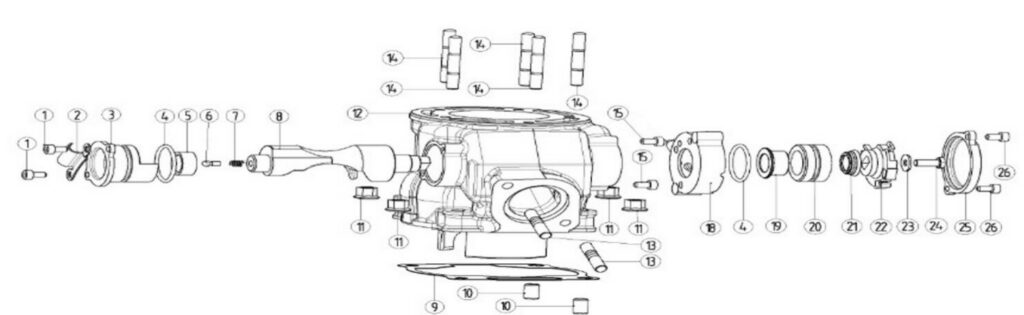

Sestava válce
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 2 | Polohovací deska utažení spojky 191230047-0001 | 1 | |||
| 3 | Tělo krytu regulačního ventilu výfuku 141900001-0002 | 1 | |||
| 4 | Pečetní prsten 380841084-0001 | 2 | |||
| 5 | pouzdro 380823333-0001 | 1 | |||
| 6 | Pružinová vodicí tyč 141920001-0001 | 1 | |||
| 7 | Kompresní pružina 381150640-0001 | 1 | |||
| 8 | Regulační ventil výfuku 141850001-0001 | 1 | |||
| 9 | Těsnění bloku válců 120050108-0001 | 1 | |||
| 10 | Polohovací kolík 380600001-0001 | 2 | |||
| 11 | Matice s přírubou se šestihrannou hlavou 380370033-0004 | 4 | |||
| 12 | blok válců 120020321-0002 | 1 | |||
| 13 | Závrtný šroub 380180021-0002 | 2 | |||
| 14 | double-BOLT,HEXAGON FLANGE 380180199-0001 | 5 | |||
| 18 | Tělo krytu spínače regulačního ventilu 141880001-0002 | 1 | |||
| 19 | pouzdro 380823334-0001 | 1 | |||
| 20 | pouzdro 380823335-0001 | 1 | |||
| 21 | Těsnění 380650699-0001 | 1 | |||
| 22 | Spínač ovládání výfukového ventilu 141860001-0001 | 1 | |||
| 23 | Ploché podložky 380450097-0001 | 1 | |||
| 24 | Šroub se šestihrannou hlavou 380070013-0005 | 1 | |||
| 25 | SWITCH COVER OF CONTROLLING VALVE 141870001-0002 | 1 | |||
| 26 | Šrouby s válcovou hlavou 380190033-0003 | 2 | |||
