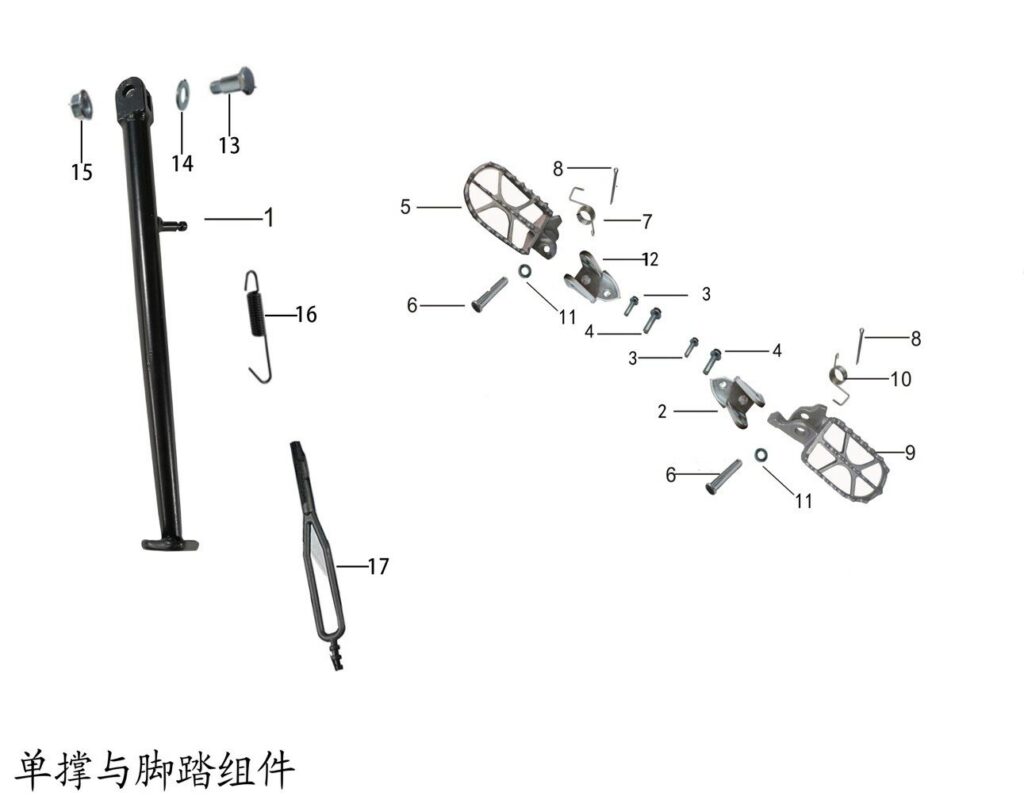

Podpěra a sestava pedálu
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | boční stojánek 554000-0037 | Skladem | 404,22 Kč | ||
| 2 | pravý pedál okoun 506004-0008 | Skladem | 420,62 Kč | ||
| 3 | FLANGE BOLT 903019-0012-03 | 2 | |||
| 3 | šroub s přírubou 903019-0012 | Skladem | 4,99 Kč | ||
| 4 | flange bolt-M12*20*1.25 903019-0027-02 | 2 | |||
| 4 | šroub s přírubou 903019-0027 | Skladem | 32,37 Kč | ||
| 5 | levý pedál 506003-0020 | Skladem | 680,01 Kč | ||
| 6 | čep závěsu 904001-0005 | Skladem | 25,51 Kč | ||
| 7 | levá pružina pedálu 407001-0010 | Skladem | 15,20 Kč | ||
| 8 | COTTER PIN 904002-0002-03 | 2 | |||
| 8 | závlačku 904002-0002 | Skladem | 0,92 Kč | ||
| 9 | pravý pedál 506003-0021 | Skladem | 680,01 Kč | ||
| 10 | pravá pružina pedálu 407001-0011 | Skladem | 15,20 Kč | ||
| 11 | flat washer-Φ8*16*1.5 903002-0007-02 | 2 | |||
| 11 | podložka 903002-0007 | Skladem | 0,94 Kč | ||
| 12 | levý držák stupačky 506004-0007 | Skladem | 793,35 Kč | ||
| 12 | levý držák stupačky 506004-0007-02 | Skladem | 708,58 Kč | ||
| 13 | nut-M10*1.5 903020-0002-03 | 1 | |||
| 13 | šroub 903020-0002 | Skladem | 40,75 Kč | ||
| 14 | flat washer-Φ13*20*1.5 903007-0007-03 | 1 | |||
| 14 | matice 903007-0007 | Skladem | 7,62 Kč | ||
| 15 | flat washer-Φ13*20*1.5 903002-0011-02 | 1 | |||
| 15 | podložka 903002-0011 | Skladem | 3,21 Kč | ||
| 16 | pružina bočního stojanu 407002-0001 | Skladem | 37,12 Kč | ||
| 17 | side stand fastener 908007-0049 | 1 | |||
| 17 | side stand fastener 908007-0076 | 1 | |||
