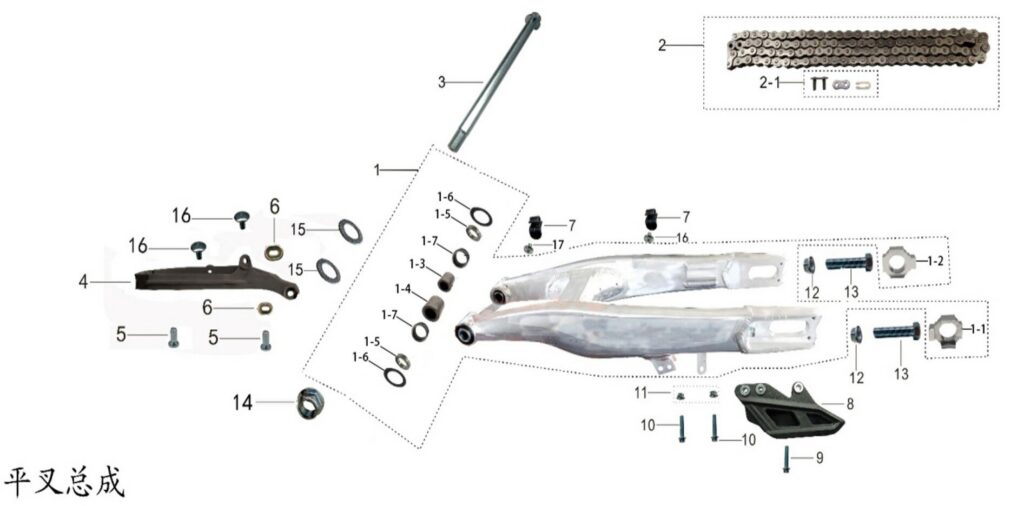

Sestava ploché vidlice
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | aluminium swing arm 553000-0049-02 | 1 | |||
| 1-1 | chain adjuster(L) 203003-0005 | 1 | |||
| 1-2 | chain adjuster(R) 203003-0006 | 1 | |||
| 1-6 | oil seal 908001-0020 | 2 | |||
| 1-7 | oil seal 908001-0026 | 2 | |||
| 1-3 | plochý 902001-0137 | Skladem | 78,75 Kč | ||
| 1-4 | plochý 902001-0138 | Skladem | 80,62 Kč | ||
| 1 | slitinové otočné rameno 553000-0049 | Skladem | 9 843,06 Kč | ||
| 1-5 | swing arm bushing 902001-0121 | 2 | |||
| 2 | chain 203000-0098 | 1 | |||
| 2-1 | řetězový kloub 203001-0005 | Skladem | 30,75 Kč | ||
| 2-1 | Spojka řetězu 203001-0006 | Skladem | 29,50 Kč | ||
| 3 | náprava 901003-0012 | Skladem | 614,55 Kč | ||
| 4 | vodítko řetězu 203004-0039 | Skladem | 648,94 Kč | ||
| 5 | screw-M6*12 903009-0010-03 | 2 | |||
| 5 | šroub 903009-0010 | Skladem | 1,84 Kč | ||
| 6 | podložka 903003-0006 | Skladem | 7,88 Kč | ||
| 7 | spona potrubí brzdového oleje 405010-0001 | Skladem | 19,49 Kč | ||
| 8 | chránič řetězu 203004-0040 | Skladem | 706,82 Kč | ||
| 9 | Flange Bolt-M6*16 903018-0004-03 | Skladem | 2,90 Kč | ||
| 9 | šroub 903018-0004 | Skladem | 4,15 Kč | ||
| 10 | flange bolt-M6*16 903018-0009-02 | 2 | |||
| 10 | šroub 903018-0009 | Skladem | 7,38 Kč | ||
| 11 | matice 903007-0003 | Skladem | 10,73 Kč | ||
| 12 | flagne nut-M10*1.25 903006-0004-02 | 2 | |||
| 12 | matice 903006-0004 | Skladem | 4,57 Kč | ||
| 13 | flange bolt-M10*40*1.25 903017-0014-02 | 2 | |||
| 13 | šroub 903017-0014 | Skladem | 15,96 Kč | ||
| 14 | matice 903007-0011 | Skladem | 22,24 Kč | ||
| 14 | nut-M16*1.5 903007-0011-02 | 1 | |||
| 15 | ložisko 907001-0030 | Skladem | 107,99 Kč | ||
| 16 | screw-TM6*10 903012-0011-03 | 3 | |||
| 16 | šroub 903012-0011 | Skladem | 2,54 Kč | ||
| 17 | screw-TM6*12 903011-0002-03 | 1 | |||
