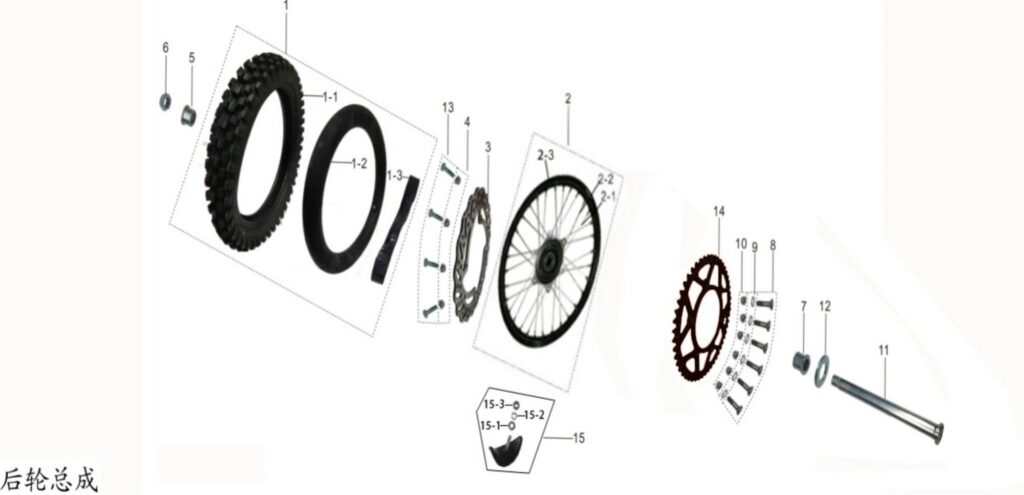

Sestava zadního kola
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1-2 | inner tyre 402007-0005 | 1 | |||
| 1-3 | lining belt 401008-0005 | 1 | |||
| 1-1 | outer tyre 402006-0037 | 1 | |||
| 1 | zadní pneumatika 402005-0023 | Skladem | 3 464,75 Kč | ||
| 2-3 | aluminium rim 402001-0021 | 1 | |||
| 2-1 | spoke assy. 402004-0026 | 16 | |||
| 2-2 | spoke assy. 402004-0027 | 16 | |||
| 2 | zadní ráfek 402000-0086 | Skladem | 9 177,38 Kč | ||
| 3 | zadní brzdový kotouč 405001-0006 | Skladem | 990,17 Kč | ||
| 4 | bolt-M6*20 903017-0001-02 | 4 | |||
| 4 | šroub 903017-0001 | Skladem | 2,66 Kč | ||
| 5 | zadní pravé pouzdro 902002-0034 | Skladem | 177,88 Kč | ||
| 6 | matice 903008-0008 | Skladem | 22,02 Kč | ||
| 7 | zadní levé pouzdro 902002-0041 | Skladem | 188,06 Kč | ||
| 8 | šroub 903014-0003 | Skladem | 27,42 Kč | ||
| 9 | flat washer-Φ8*16*1.5 903002-0003-02 | 6 | |||
| 9 | podložka 903002-0003 | Skladem | 1,03 Kč | ||
| 10 | lock nut-M22*1.5 903008-0007-02 | 6 | |||
| 10 | matice 903008-0007 | Skladem | 5,57 Kč | ||
| 11 | náprava 901003-0002 | Skladem | 568,59 Kč | ||
| 12 | velká podložka 601005-0012 | Skladem | 4,80 Kč | ||
| 13 | matice 903007-0003 | Skladem | 10,73 Kč | ||
| 14 | Rozeta 520/51 205002-0006 | Skladem | 1 590,00 Kč | ||
| 14 | steel rear sprocket 205001-0041 | 1 | |||
| 14 | steel rear sprocket 205001-0041-02 | 1 | |||
| 15-3 | matice 903005-0006 | Skladem | 2,06 Kč | ||
| 15-1 | podložka 903002-0004 | Skladem | 1,03 Kč | ||
| 15-2 | pružná podložka 903001-0004 | Skladem | 0,80 Kč | ||
| 15 | zámek ráfku 401010-0005 | Skladem | 290,01 Kč | ||
