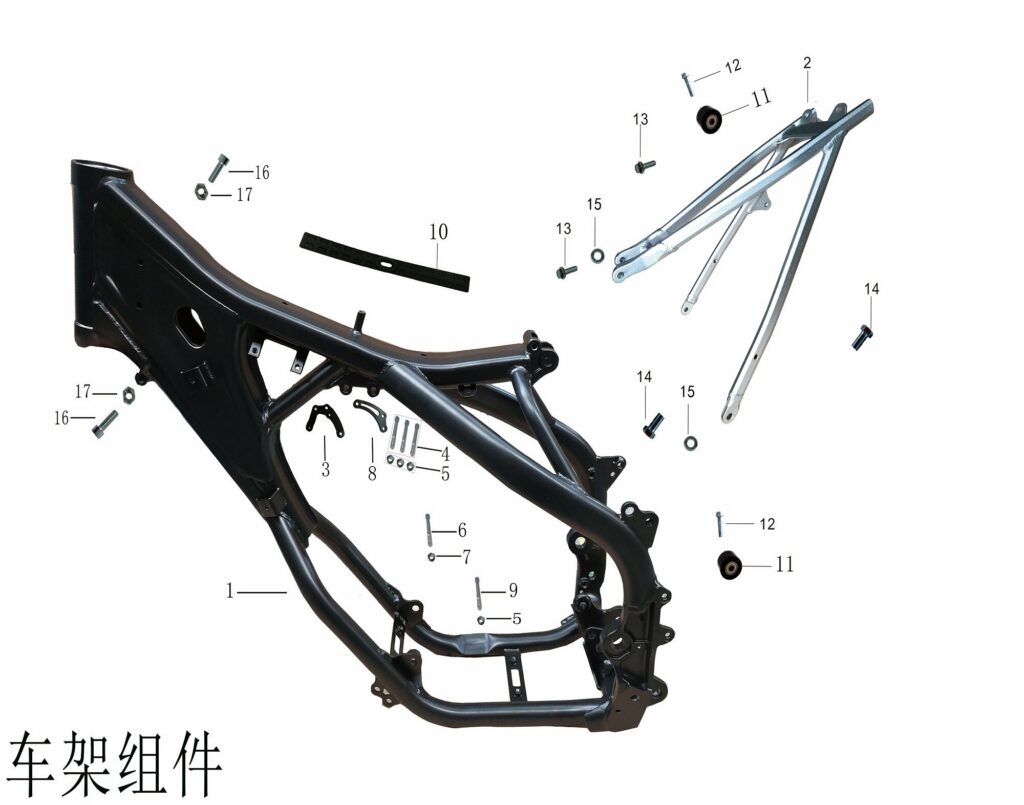

Součásti rámu
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 1 | rám sestava 551000-0107 | Skladem | 19 297,08 Kč | ||
| 2 | pomocný rám sestavy 552000-0032 | Skladem | 5 624,59 Kč | ||
| 2 | sub frame assy 552000-0032-02 | 1 | |||
| 3 | horní upevňovací deska motoru 555000-0172 | Skladem | 75,00 Kč | ||
| 4 | nut-M8 903018-0014-02 | 3 | |||
| 4 | šroub 903013-0025 | Skladem | 24,45 Kč | ||
| 5 | matice 903007-0005 | Skladem | 12,75 Kč | ||
| 6 | bolt-M8*80 903018-0019-02 | 1 | |||
| 6 | nut-M10*1.25 903018-0020-02 | 1 | |||
| 6 | šroub 903018-0020 | Skladem | 27,00 Kč | ||
| 7 | Matice 903007-0006 | Skladem | 14,51 Kč | ||
| 7 | SELF-LOCKING NUT 903007-0006-02 | 1 | |||
| 8 | horní upevňovací deska motoru 555000-0173 | Skladem | 75,00 Kč | ||
| 9 | bolt-M10*130*1.25 903018-0036-02 | 1 | |||
| 9 | šroub 903018-0036 | Skladem | 87,59 Kč | ||
| 10 | gumové těsnění olejové nádrže 908003-0009 | Skladem | 247,83 Kč | ||
| 11 | řetězový válec 203004-0016 | Skladem | 188,06 Kč | ||
| 12 | šroub 903019-0019 | Skladem | 22,97 Kč | ||
| 13 | Flange Bolt-M8*25 903019-0014-03 | Skladem | 11,30 Kč | ||
| 13 | Šroub kola 903019-0014 | Skladem | 13,06 Kč | ||
| 14 | diskový šroub 404011-0005 | Skladem | 7,24 Kč | ||
| 15 | FLAT WASHER GB97.1-85 903002-0008-03 | 2 | |||
| 15 | Podložka 903002-0008 | Skladem | 1,45 Kč | ||
| 16 | screw-M8*25 903013-0020-05 | 2 | |||
| 16 | šroub 903013-0020 | Skladem | 6,86 Kč | ||
| 17 | FLANGE NUT 903005-0007-03 | 2 | |||
| 17 | matice 903005-0007 | Skladem | 5,90 Kč | ||
