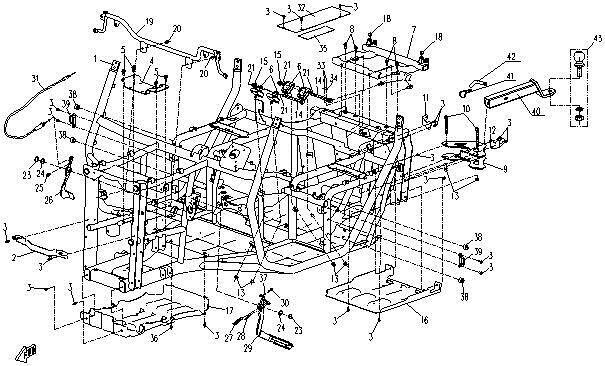

FRAME
| Číslo na výkresu |
Název součástky Kód součástky |
Sklad | Cena | ||
|---|---|---|---|---|---|
| 01 | Hlavní Rám 9030-030100-2000 | Skladem | |||
| 02 | LOWER BRACKET,RADIATOR 9030-037300 | Skladem | |||
| 03 | Šroub 30006-060012840 | Skladem | 15,54 Kč | ||
| 04 | MOUNT BRACKET,STEERING GEARBOX 9030-037400 | Skladem | |||
| 05 | Šroub 30006-102020840 | Skladem | |||
| 06 | CUSHION MAT 9010-000200 | Skladem | 233,05 Kč | ||
| 07 | BRACKET, CARGO BOX 9030-037500 | Skladem | |||
| 08 | Šroub 30006-080020840 | Skladem | 15,54 Kč | ||
| 09 | TOWING BRACKET ASSY. 9030-037100 | Skladem | 2 856,31 Kč | ||
| 10 | Šroub 30006-102090840 | Skladem | 62,10 Kč | ||
| 11 | SEAT,AIR SPRING(RH) 9030-037800 | Skladem | |||
| 12 | SEAT,AIR SPRING(LH) 9030-037700 | Skladem | |||
| 13 | Matice 30204-102840 | Skladem | 15,54 Kč | ||
| 14 | Šroub 30006-122145840 | Skladem | 145,08 Kč | ||
| 15 | Matice 30204-122840 | Skladem | 15,52 Kč | ||
| 16 | REAR SKID PLATE 9030-040007 | Skladem | 1 056,48 Kč | ||
| 17 | FRONT BASE PLATE 9030-040017 | Skladem | 1 429,35 Kč | ||
| 18 | CUSHION,CARGO BOX 9030-220006 | Skladem | |||
| 19 | BRACKET ASSY.,HEADLIGHT 9030-037610 | Skladem | 2 452,71 Kč | ||
| 20 | Šroub 30006-080016840 | Skladem | 15,54 Kč | ||
| 21 | Šroub (vrut) 30102-060012840 | Skladem | |||
| 22 | Šroub 30006-102025840 | Skladem | 46,57 Kč | ||
| 23 | CIRCLIPS FOR SHAFT14 30801-01405 | Skladem | 15,54 Kč | ||
| 24 | Podložka 30304-140440 | Skladem | |||
| 25 | RETURN SPRING,THROTTLE 9030-101571 | Skladem | |||
| 26 | PEDAL ASSY.,THROTTLE 9030-100300 | Skladem | 745,13 Kč | ||
| 27 | RETURN SPRING，PEDAL 9010-080201 | Skladem | 15,54 Kč | ||
| 28 | RETURN SPRING，BRAKE 9010-080203-1000 | Skladem | 29,02 Kč | ||
| 29 | BRAKE PEDAL ASSY. 9030-080600 | Skladem | 1 288,44 Kč | ||
| 30 | Šroub 30006-060030840 | Skladem | 15,54 Kč | ||
| 31 | THROTTLE CABLE 9030-101500 | Skladem | 217,51 Kč | ||
| 32 | HEAT INSULATION PLATE 9030-030004 | Skladem | |||
| 33 | BLIND RIVET 30902-0400820 | Skladem | 15,54 Kč | ||
| 34 | Štítek VIN 9030-190010 | Skladem | |||
| 34 | Štítek VIN 9010-190015 | Skladem | |||
| 34 | Štítek VIN 8010-030008 | Skladem | |||
| 35 | HEAT INSULATOR 9010-020006 | Skladem | 101,56 Kč | ||
| 36 | Šroub 30006-060010840 | Skladem | |||
| 37 | Matice 30200-060840 | Skladem | 15,54 Kč | ||
| 38 | RUBBER DAMPER 9030-370901 | Skladem | |||
| 39 | LOCK HOOK 9030-370700 | Skladem | |||
| 40 | BRACKET COMP. 9020-400120 | Skladem | 1 320,59 Kč | ||
| 41 | COTTER PIN,BRACKET 9010-400102 | Skladem | 62,15 Kč | ||
| 42 | PIN SHAFT 9010-400103 | Skladem | 186,44 Kč | ||
| 43 | TOWING HITCHBALL COMP. 9010-204000 | Skladem | 699,14 Kč | ||
| 43 | TOWING HITCHBALL COMP. 9010-205000-1000 | Skladem | 1 056,48 Kč | ||
